氣源分配箱技術規范全解析，從設計選型到安全運維的關鍵標準
點擊次數：111 更新時間：2025-08-15

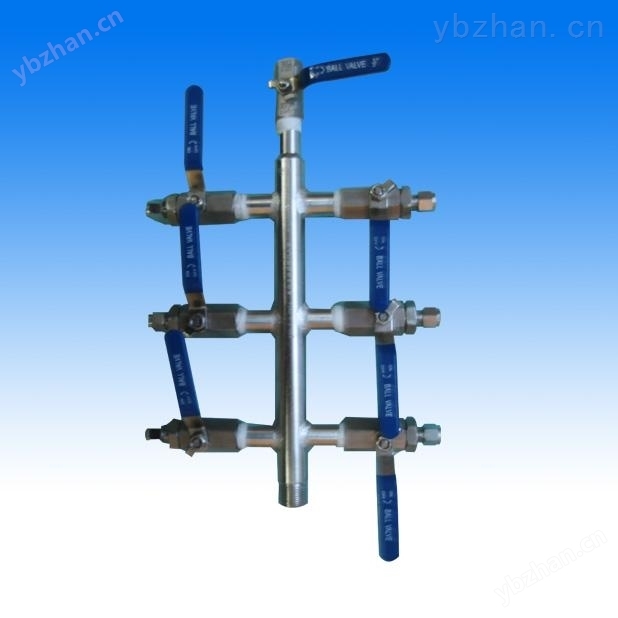

氣源分配箱作為工業氣動系統的核心樞紐，其性能直接影響氣動設備的穩定性與能耗水平。本文依據ISO 8573-1氣體質量標準與GB/T 14525機械安全規范，系統梳理氣源分配箱的技術要求與工程實踐要點。
一、結構設計技術要求
1.箱體強度標準
采用Q345B碳鋼或304不銹鋼材質，壁厚≥3mm，需通過1.5倍額定壓力的液壓試驗（保持30分鐘無泄漏）。對于海上平臺等腐蝕環境，需滿足NACE MR0175抗硫化氫標準。
2.模塊化布局規范
內部管路采用三維彎管技術（彎曲半徑≥3D），分支接口間距應≥150mm，預留20%的備用接口。某汽車焊裝線案例顯示，合理的模塊化設計可使管路壓降降低40%。
3.密封性能指標
所有連接部位需達到IP65防護等級，采用金屬密封墊片（壓縮率控制在15%-25%）。在3MPa壓力下，氦質譜檢漏儀檢測泄漏率應≤1×10?? Pa·m³/s。
二、核心組件技術參數
1.過濾器精度要求
配置三級過濾系統：
預過濾器：5μm絕對過濾精度
精過濾器：1μm絕對過濾精度
活性炭過濾器：去除油蒸氣濃度≤0.01mg/m³
濾芯壓差報警閾值設定為0.35MPa。
2.調壓閥性能標準
壓力調節范圍應覆蓋0.1-1.0MPa，線性精度±1%，重復精度±0.5%。在動態工況下（流量波動±30%），壓力穩定性需≤±0.02MPa。
3.電磁閥技術規范
選用NAMUR接口標準，響應時間≤50ms，防護等級IP67，介質溫度范圍-20℃至+80℃。對于防爆場景，需通過ATEX Zone 2認證。
三、安全與運維要求
1.壓力安全保護
配置雙安全閥（整定壓力偏差±1%），泄放能力需大于系統最大流量120%。在危險區域應設置壓力傳感器與PLC聯鎖保護。
2.維護便捷性設計
采用快插式接頭（拔插力≤80N），設置透明觀察窗監測冷凝水液位，預留排水閥操作空間（≥200mm）。某電子廠通過優化排水閥位置，使維護時間縮短60%。
3.標識與追溯系統
所有組件需標注唯1編碼，管路采用色標管理（壓縮空氣-藍色，真空-灰色）。配備RFID標簽記錄維護歷史，符合IATF 16949質量管理體系要求。
行業數據：符合技術規范的氣源分配箱可使氣動系統能耗降低25%，設備故障率下降58%。某工程機械企業通過實施標準化氣源管理，年節約壓縮空氣成本超300萬元，氣動元件壽命延長2-3倍。隨著工業4.0發展，集成物聯網模塊的智能氣源分配箱正成為行業趨勢，可實現壓力遠程監控與預測性維護。
